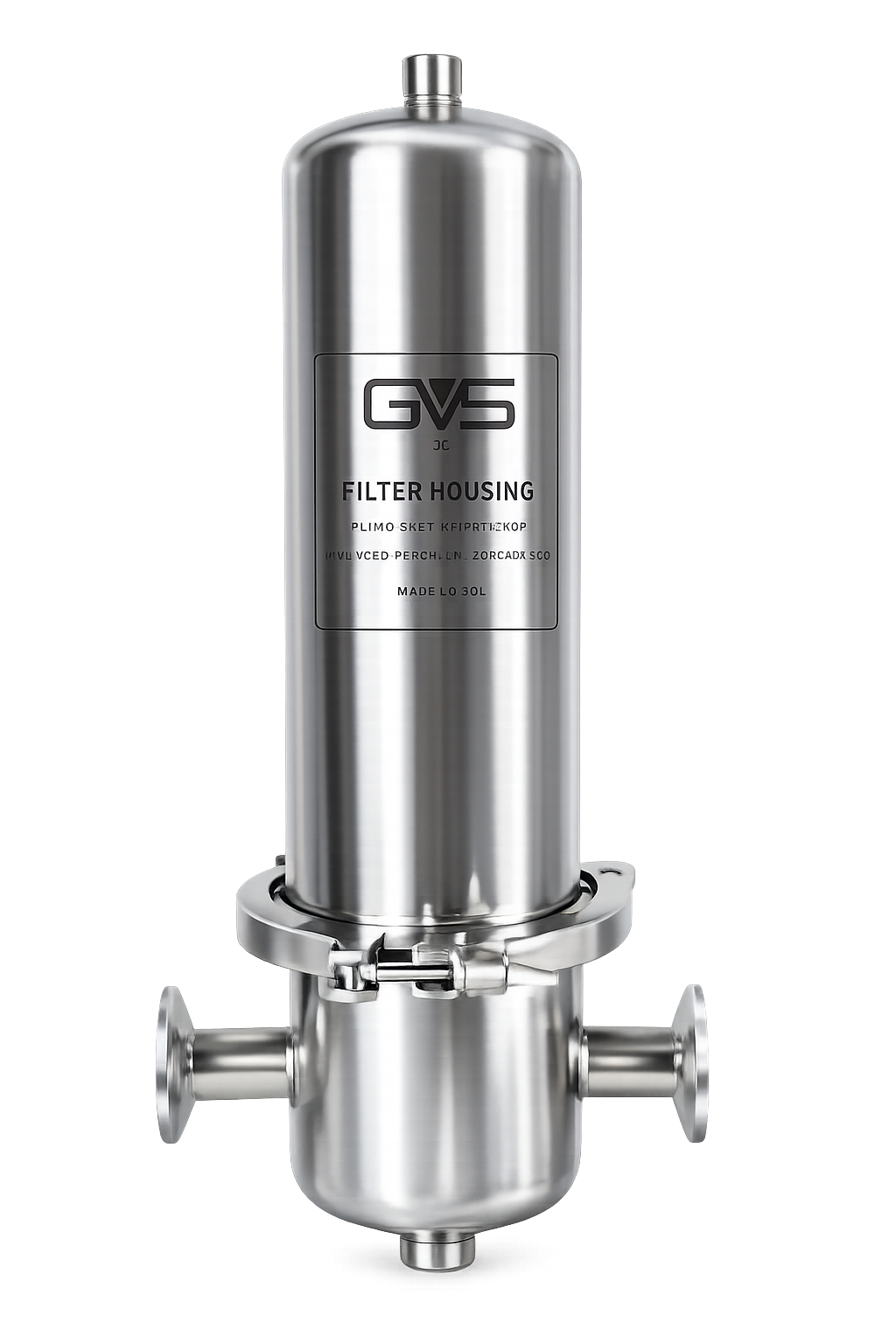

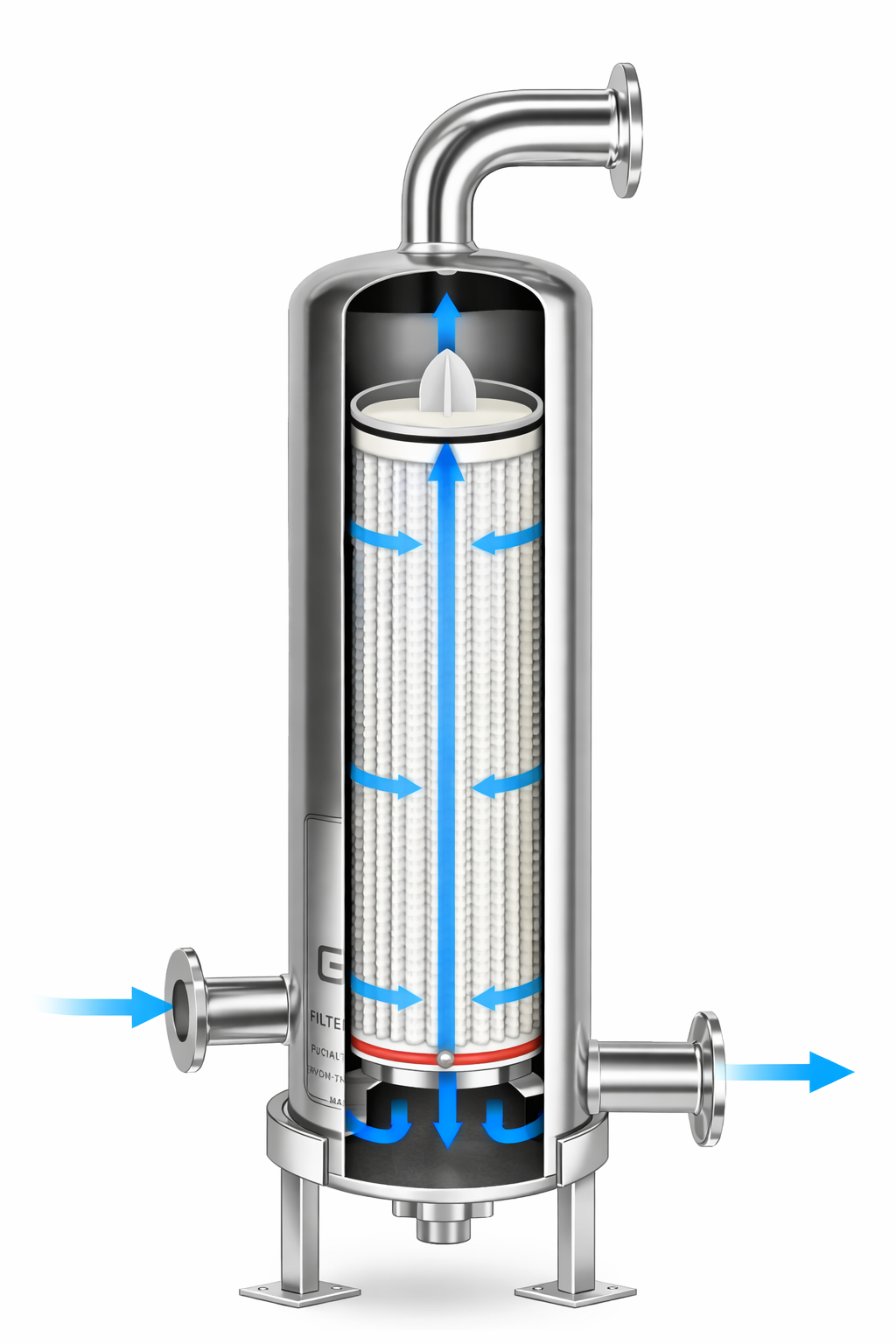

CHDVTH 시리즈 위생형 벤트 필터 하우징은 위생 용기 설계 요구사항을 준수하며, 제약 및 식품 산업의 가스 멸균 여과에 적합합니다. 상단 엘보우(Top elbow)는 큰 입자와 이물질이 하우징으로 유입되는 것을 방지하도록 설계되었습니다.

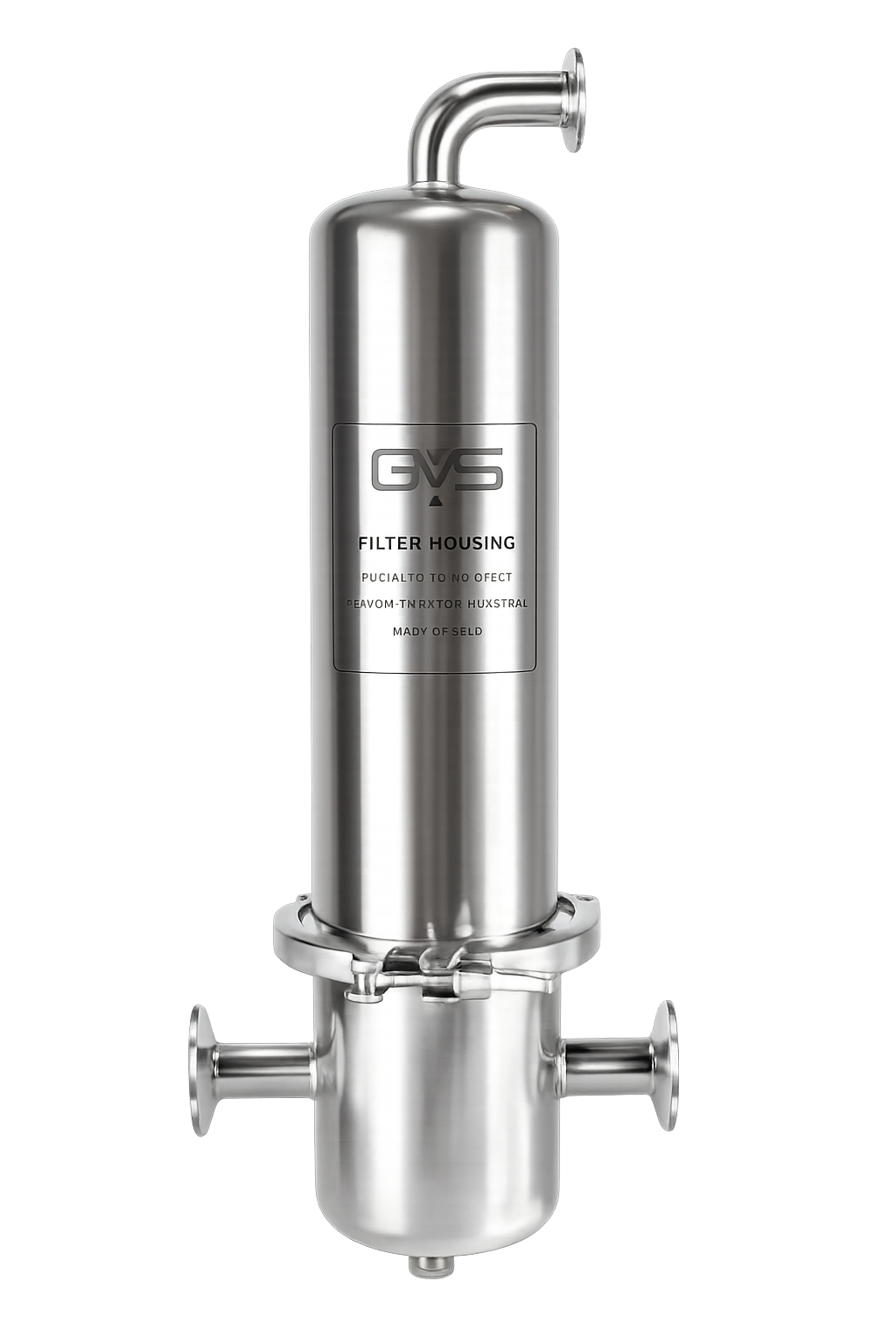

GVS CHDVTH 시리즈
위생형 벤트 필터 하우징
제약 및 식품 산업의 가스 멸균 여과를 위한 최적의 솔루션
주요 특징
- 초미세 연마: 내부 Ra≤0.3µm, 외부 Ra≤0.4µm의 고품질 연마 처리가 적용되었습니다.
- GMP 표준 준수: 엄격한 GMP 표준을 따릅니다.
- 우수한 세척성: 세척이 용이한 구조로 설계되었습니다.
- 액체 축적 방지: 액체가 고이지 않도록 설계되어 위생적입니다.
- 이물질 유입 방지: 상단 엘보우가 외부 입자와 이물질의 유입을 효과적으로 차단합니다.
- 다양한 모델: 단일 개방형 A 모델과 상단 엘보우 B 모델로 제공되며, 222 및 226 카트리지 연결과 호환됩니다.
작동 조건 및 표면 마감
| 최대 작동 압력 | 1.0 MPa (10 bar / 150 psi) |
|---|---|
| 최대 작동 온도 | 140°C (284°F) |
| 표면 처리 옵션 | 전해 연마 (Electropolished) / 기계 연마 (Mech. Polished) |
| 연마 품질 | 내부: Ra ≤ 0.3µm / 외부: Ra ≤ 0.4µm |
재질 및 연결부 사양
사용 재질
- 쉘 (Shell) 옵션: 304 또는 316L 스테인리스 스틸
- 클램프 (Clamp): 304 스테인리스 스틸
- 씰 소재 (Seal Materials): 실리콘, FKM, EPDM 중 선택
연결부 규격
- 쉘 연결: 클램프 (Clamp)
- 입구 및 출구 (N1, N2): 1" 트라이클램프 (Tri-clamp 1'' T25)
주요 적용 분야
- 제약 및 바이오 기술 제품의 생산 및 보관 시 벤트 가스 흐름의 멸균 여과
- 발효 공정 제품의 생산 및 보관
- 식품, 음료 및 식수의 생산 및 보관
규격 정보 및 도면 (Dimensions mm)

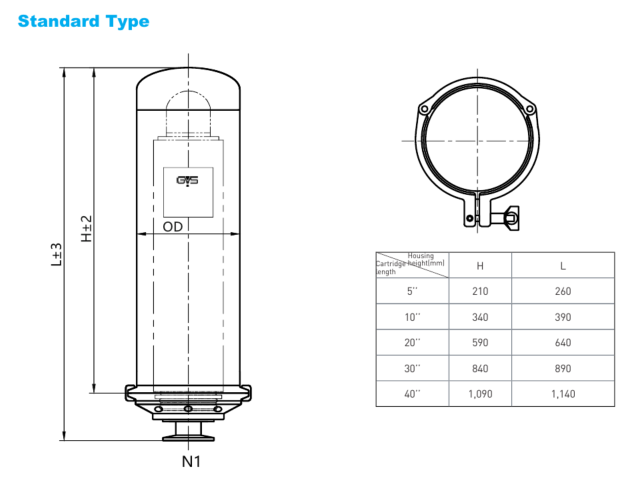

표준형 (Standard Type, VTH0)

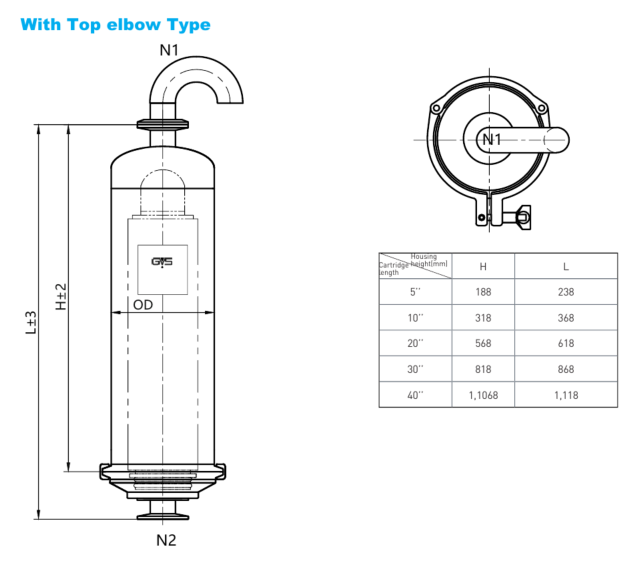

상단 엘보우형 (With Top elbow Type, VTH1)
상세 치수표
| 카트리지 길이 | H (표준형) | L (표준형) | H (엘보우형) | L (엘보우형) |
|---|---|---|---|---|
| 5" | 210 | 260 | 188 | 238 |
| 10" | 340 | 390 | 318 | 368 |
| 20" | 590 | 640 | 568 | 618 |
| 30" | 840 | 890 | 818 | 868 |
| 40" | 1,090 | 1,140 | 1,1068 | 1,118 |
주문 정보 가이드
예시 코드: VTH0AH0130E1TCMMB (표준형 벤트 하우징, 304, 222/Fin, 1라운드, 30인치, EPDM, 1" TC 입출구, 내/외부 기계연마, 1.0MPa)
| 구분 | 옵션 코드 및 설명 |
|---|---|
| 시리즈 (Series) |
VTH0=표준형 벤트 하우징 (Standard type Vent Housings) VTH1=상단 엘보우형 벤트 하우징 (With Top elbow type Vent Housings) |
| 재질 (Material) | A=304 SS, B=316L SS |
| 커넥터 (Connector) | G=226/Fin, H=222/Fin |
| 라운드 수 (Round Qty) | 01=1개 |
| 카트리지 크기 (Size) | 05=5", 10=10", 20=20", 30=30", 40=40" |
| 씰 재질 (Sealing) | S=실리콘(Silicone), E=EPDM, F=FKM |
| 입/출구 포트 (Inlet/Outlet) | 1TC=1" TC |
| 내부 표면 (Inside) |
E=전해 연마(Electropolished) M=기계 연마(Mech. Polished) P=패시베이션(Passivated) G=글래스 비드(Glass bead) |
| 외부 표면 (Outside) |
E=전해 연마, M=기계 연마 P=패시베이션, G=글래스 비드 |
| 설계 압력 (Pressure) | A=0.6 MPa, B=1.0 MPa |
