제품 개요

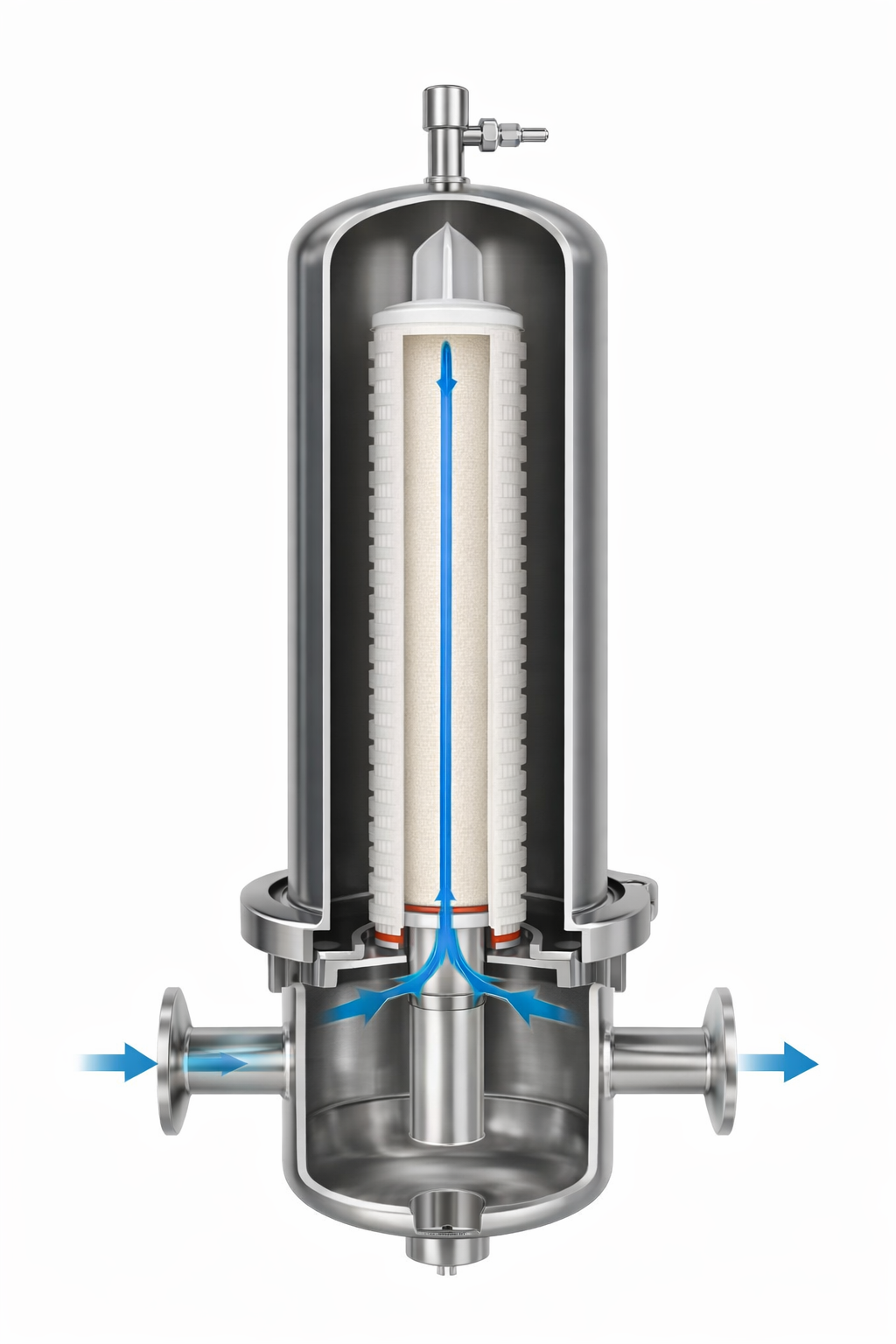

CHDGSH 시리즈 위생형 가스 필터 하우징은 가스 스트림에서 미립자를 제거하는 데 적합합니다. 적절한 멸균 등급 필터 카트리지와 함께 사용하면 고순도 멸균 가스 여과에 사용할 수 있습니다.

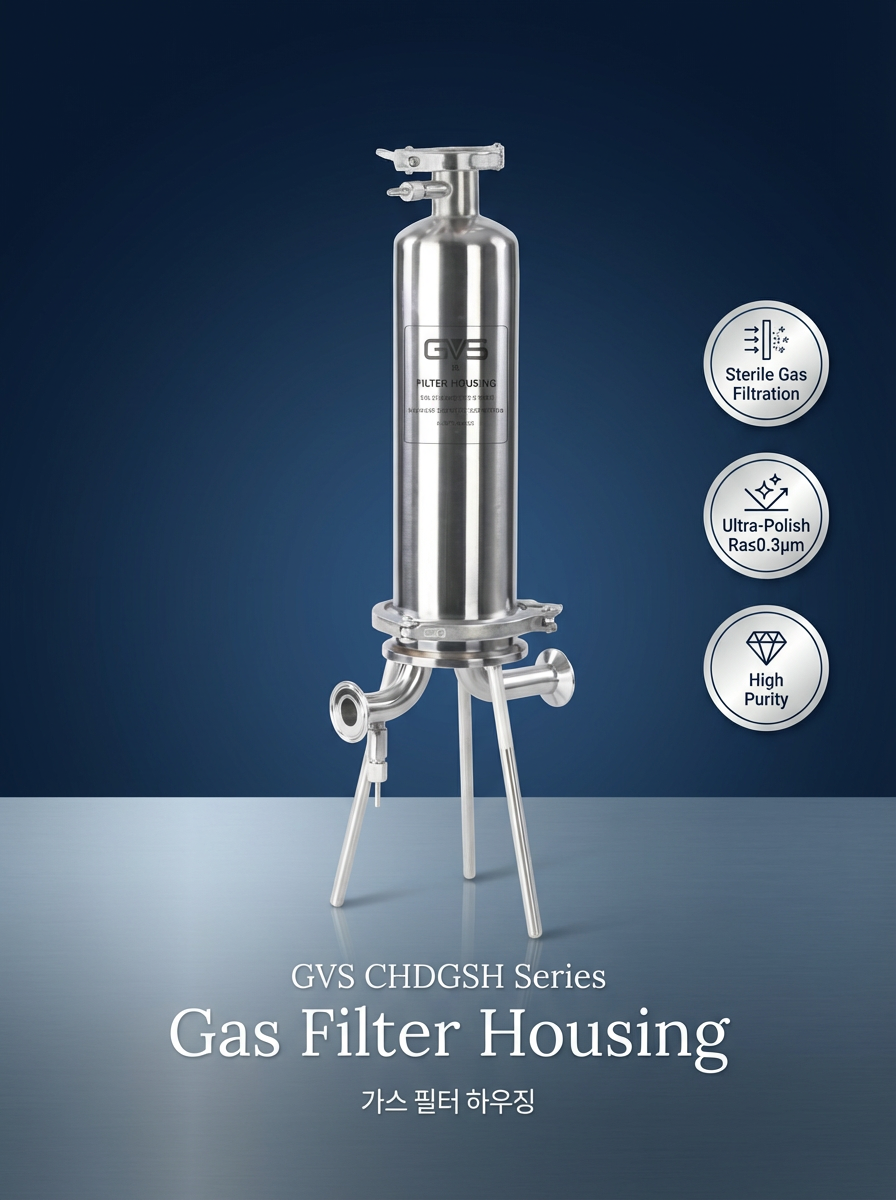

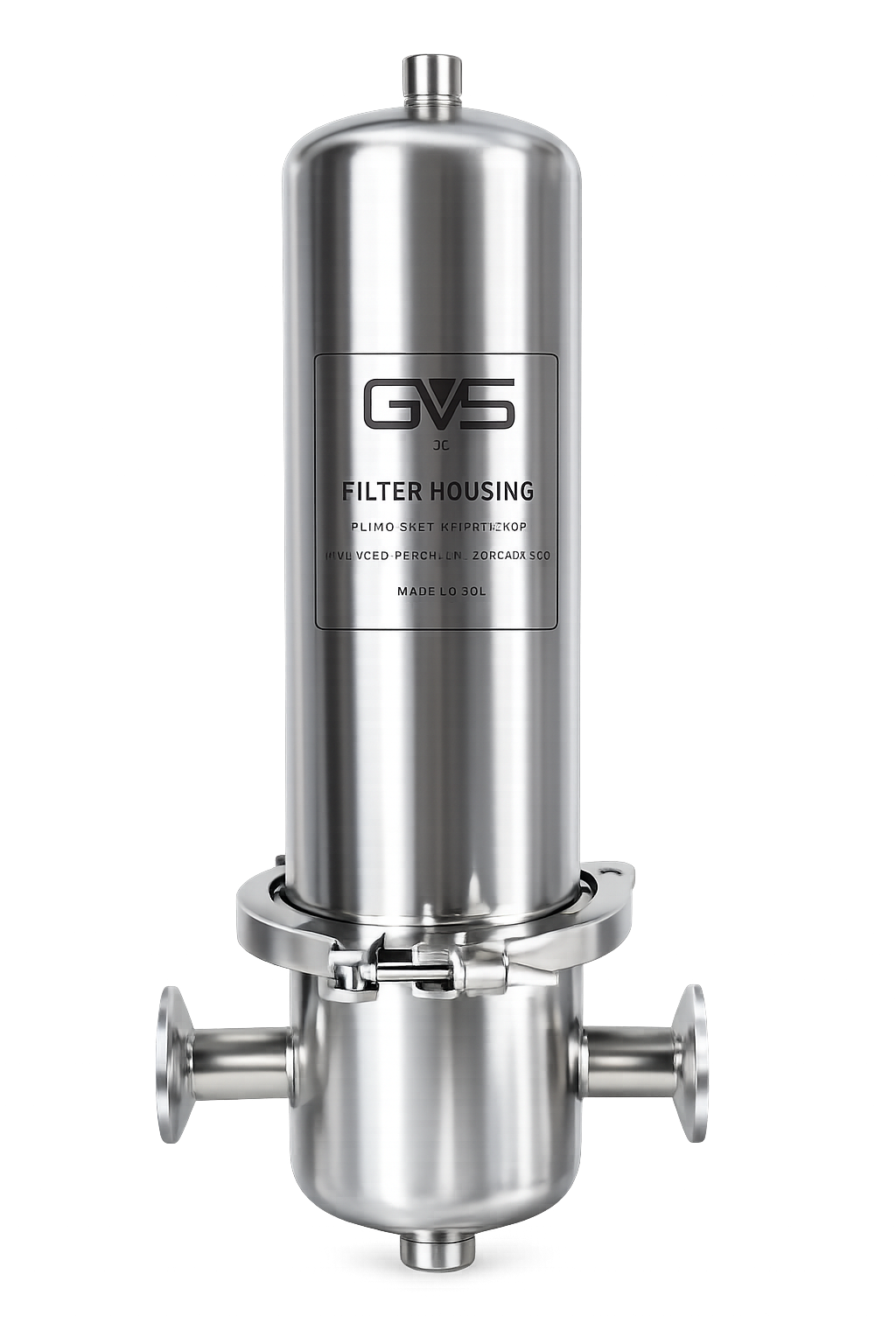

GVS CHDGSH 시리즈
위생형 가스 필터 하우징
고순도 멸균 가스 여과를 위한 최적의 솔루션
주요 특징
- 초미세 연마: 내부 Ra≤0.3µm, 외부 Ra≤0.4µm의 초고도 연마 처리를 제공합니다.
- 확실한 밀봉: 안전하고 확실한 밀봉 성능을 보장하기 위해 잠금 탭(locking tabs)이 있는 226 스타일 카트리지를 수용합니다.
- 편리한 유지보수: 트라이클램프(Tri-Clamp) 바디 연결로 정비 및 카트리지 교체가 쉽습니다.
- 광범위한 적용: 222 및 226 카트리지 연결과 호환되며 고순도, 고온, 무균, 발효 등의 분야에 적용됩니다.
작동 조건 및 표면 마감
| 최대 작동 압력 | 0.6MPa (90psi, Tri-clamp) / 1.0MPa (150psi, Flange) |
|---|---|
| 최대 작동 온도 | 140°C (284°F) |
| 표면 처리 옵션 | 전해 연마 (Electropolished) / 기계 연마 (Mech. Polished) |
| 연마 품질 | 내부: Ra ≤ 0.3µm / 외부: Ra ≤ 0.4µm |
재질 및 연결부 사양
사용 재질
- 쉘 (Shell) 옵션: 304 또는 316L 스테인리스 스틸
- 드레인 포트: 304 또는 316L
- 트라이클램프 / 안정제 날개: 304 스테인리스 스틸
- 씰 소재: 실리콘, FKM, EPDM 중 선택
연결부 규격
- 쉘 연결: 트라이클램프(Tri-clamp) 또는 플랜지(Flange)
- 입구 및 출구 (N1, N2): 1", 1.5" Tri-clamp 또는 DN25/DN50 Flange (PL-RF, HG/T20592-2009 PN16)
- 압력 게이지 포트 (N3): M14*1.5 나사
- 드레인 포트 (N4): FNPT 1/4" 나사
주요 적용 분야
- 제약: 생물학적 제제 생산 시 가스 멸균 및 공기/가스 여과
- 식음료: 식품, 음료, 발효 제품 생산 시 가스 멸균 및 공기/가스 여과
- 화학 산업: 석탄 가스, 수소, 질소, 천연 가스 등 산업용 가스 여과
- 실험실: 환경 공기 여과
규격 정보 및 도면 (Dimensions mm)

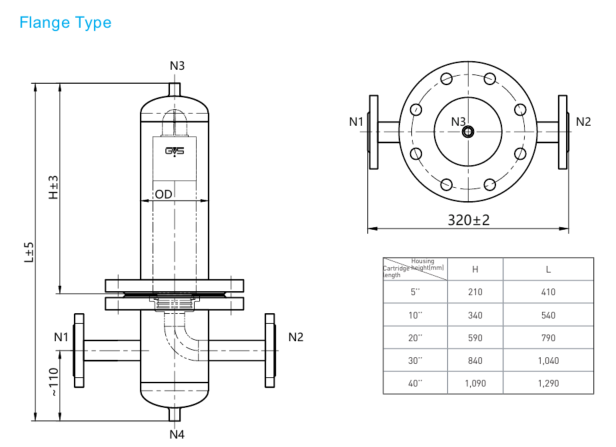

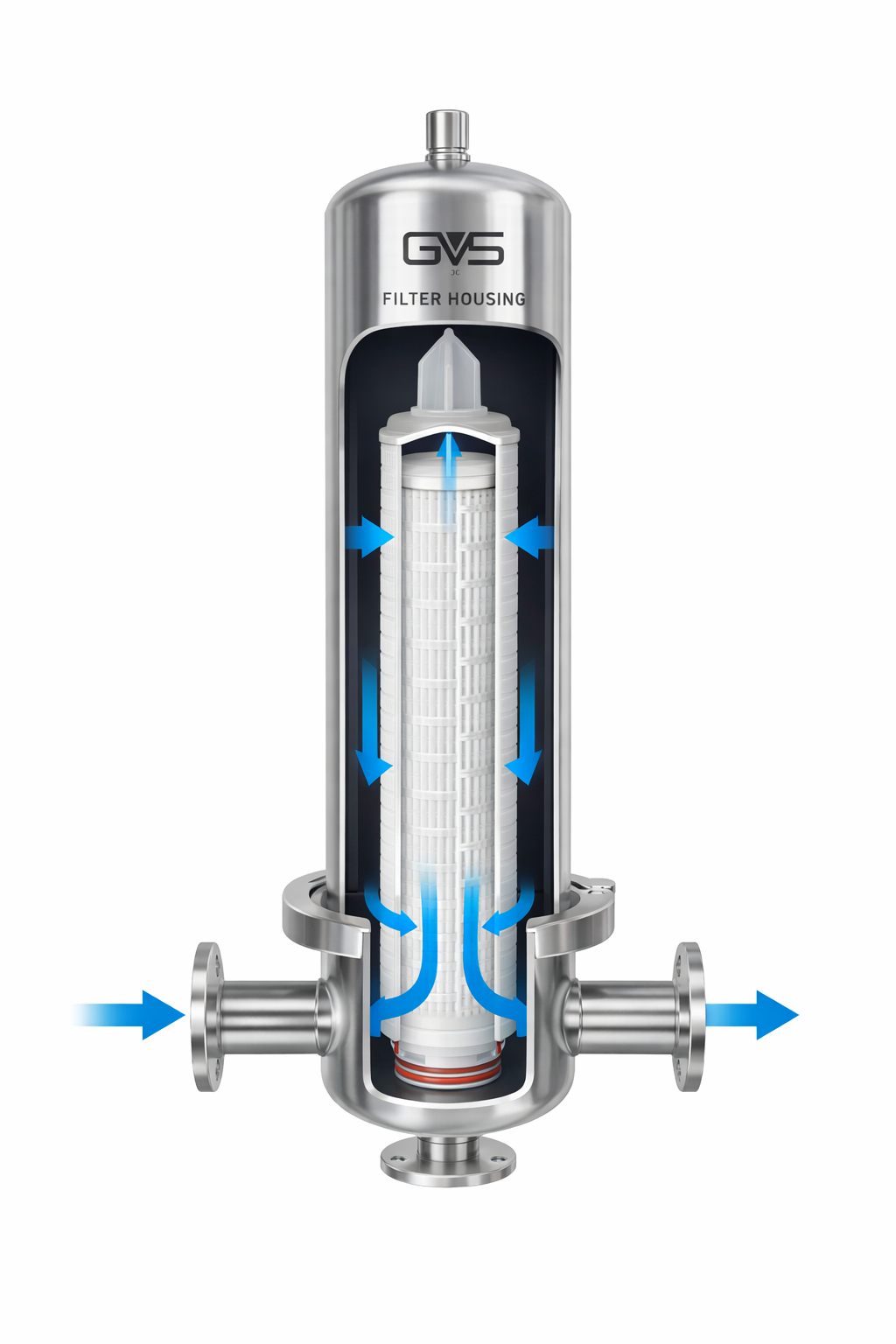

플랜지 타입 (Flange Type)

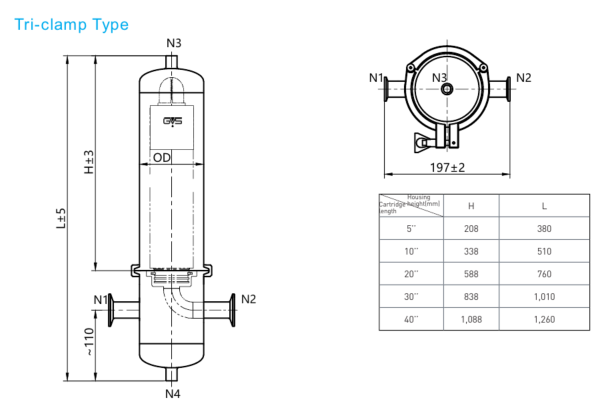

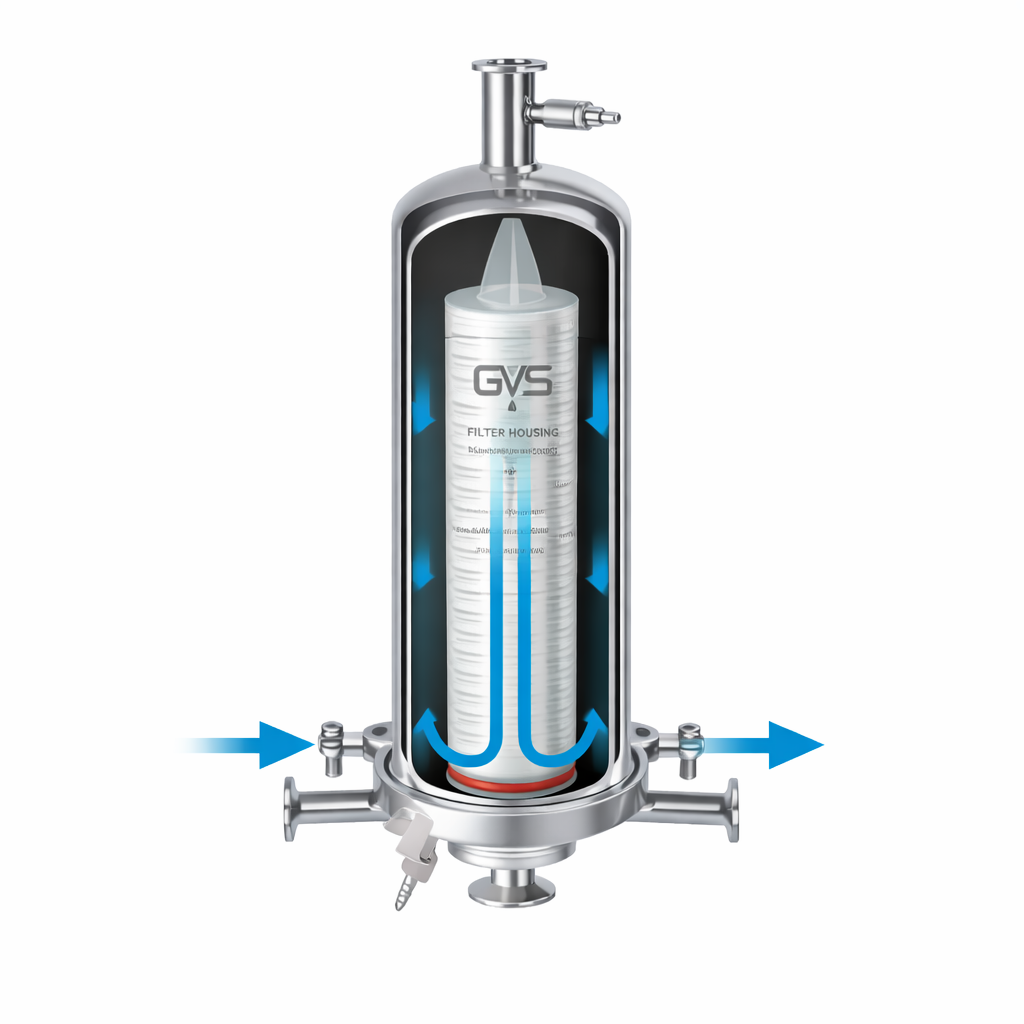

트라이클램프 타입 (Tri-clamp Type)
상세 치수표
| 카트리지 길이 | H (플랜지형) | L (플랜지형) | H (TC형) | L (TC형) |
|---|---|---|---|---|
| 5" | 210 | 410 | 208 | 380 |
| 10" | 340 | 540 | 338 | 510 |
| 20" | 590 | 790 | 588 | 760 |
| 30" | 840 | 1,040 | 838 | 1,010 |
| 40" | 1,090 | 1,290 | 1,088 | 1,260 |
주문 정보 가이드
예시 코드: GSHBG0120E5TCMMB (가스 하우징, 316L, 226/Fin, 1라운드, 20인치, EPDM, 1.5" TC 입출구, 내/외부 기계연마, 1.0MPa)
| 구분 | 옵션 코드 및 설명 |
|---|---|
| 시리즈 (Series) | GSH = Gas Housings |
| 재질 (Material) | A=304 SS, B=316L SS |
| 커넥터 (Connector) | G=226/Fin, H=222/Fin |
| 라운드 수 (Round Qty) | 01=1개 |
| 카트리지 크기 (Size) | 05=5", 10=10", 20=20", 30=30", 40=40" |
| 씰 재질 (Sealing) | S=실리콘(Silicone), E=EPDM, F=FKM |
| 입/출구 포트 (Inlet/Outlet) |
1TC=1" TC, 5TC=1.5" TC D25=Flange DN25, D50=Flange DN50 |
| 내부 표면 (Inside) |
E=전해 연마(Electropolished) M=기계 연마(Mech. Polished) P=패시베이션(Passivated) G=글래스 비드(Glass bead) |
| 외부 표면 (Outside) |
E=전해 연마, M=기계 연마 P=패시베이션, G=글래스 비드 |
| 설계 압력 (Pressure) | A=0.6 MPa, B=1.0 MPa |
