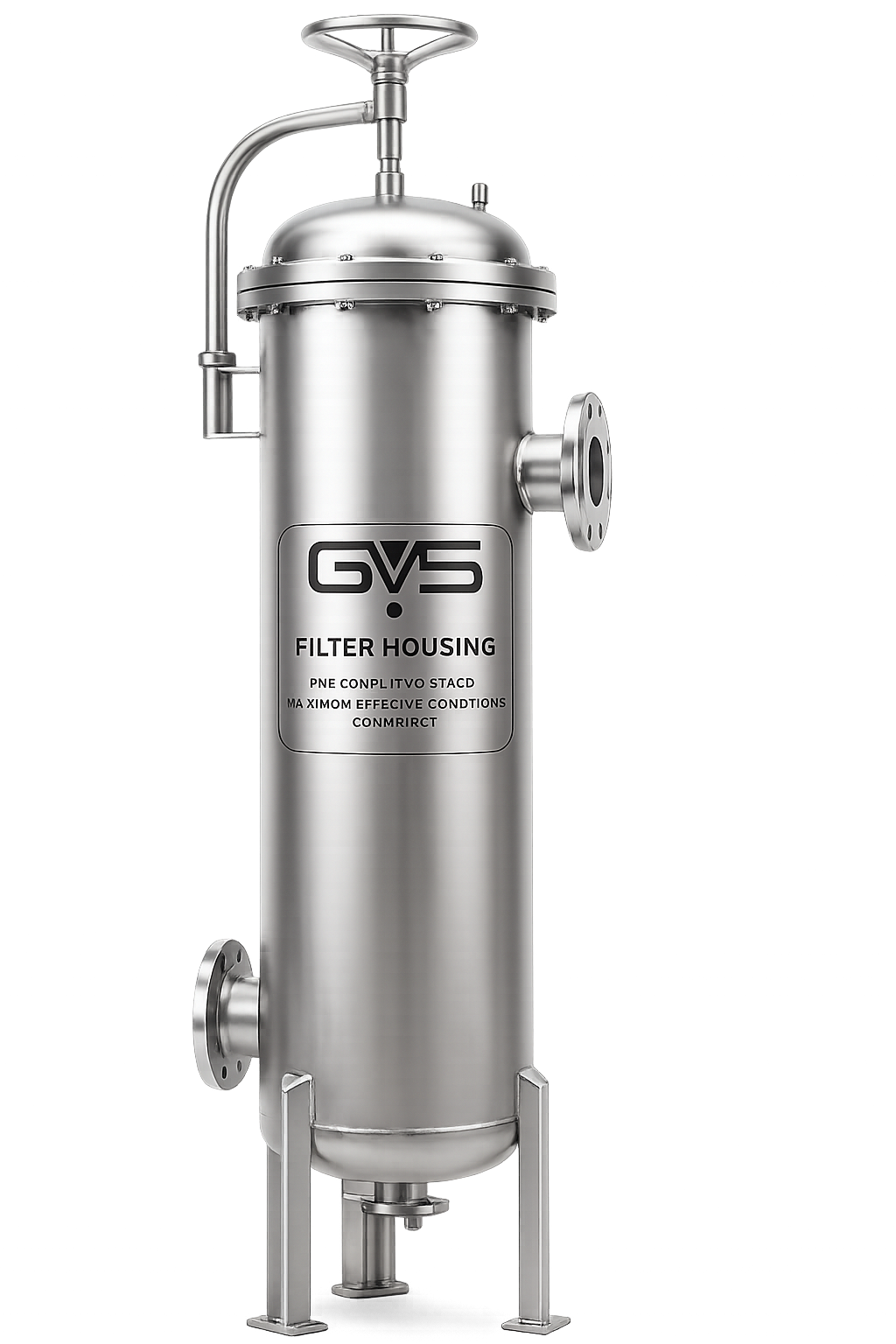

고유량 하우징

High Flow Filter Housings

상품코드 High Flow System
제조사 GVS
원산지 미국
상세규격
길이선택
연결방식

CHDLQF 시리즈 - High Flow 필터 하우징 브로셔

GVS CHDLQF 시리즈
High Flow 필터 하우징

대용량 유체 흐름을 위한 수직형 솔루션

대용량 여과 수처리 최적화 식음료 적합 수직형 디자인

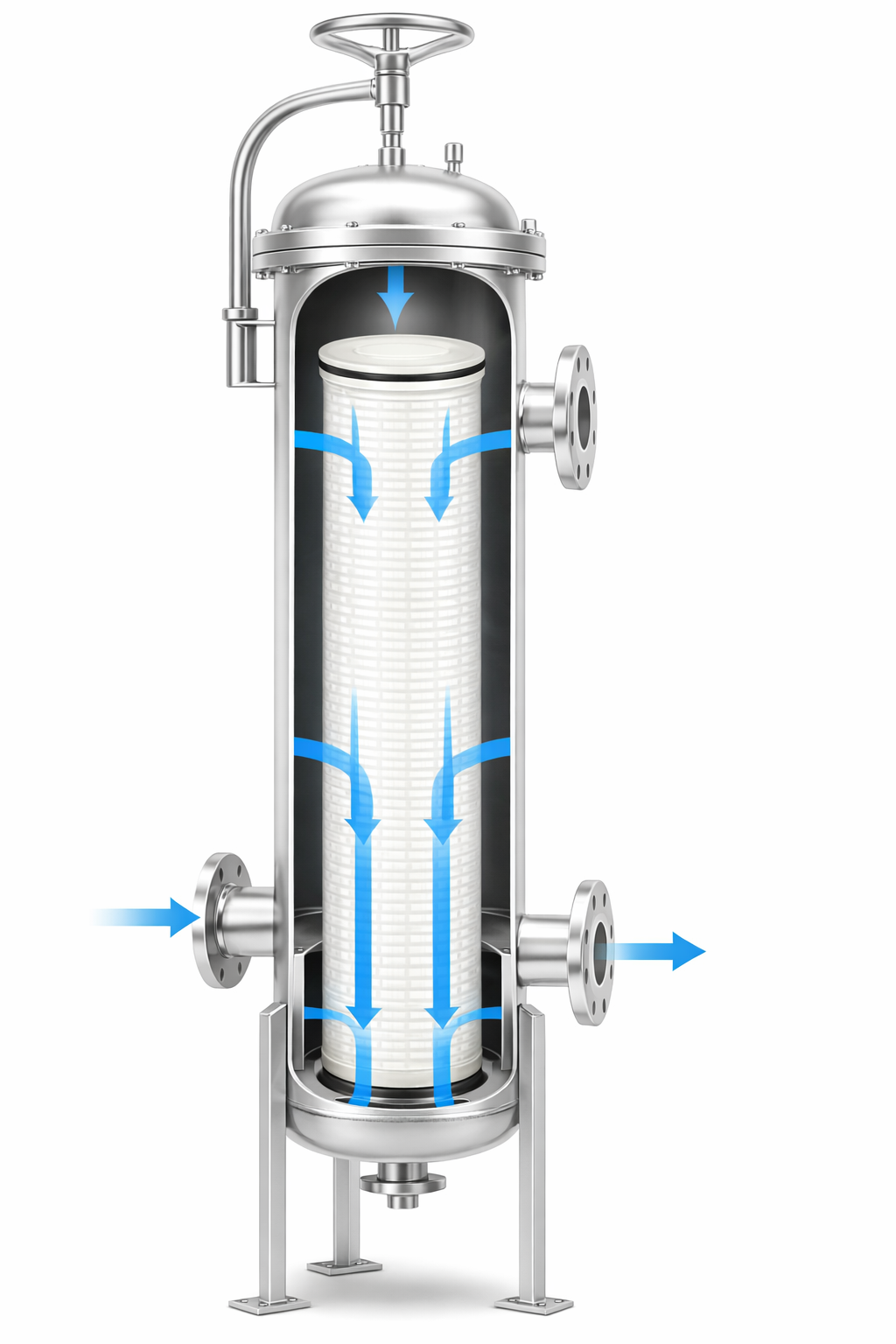

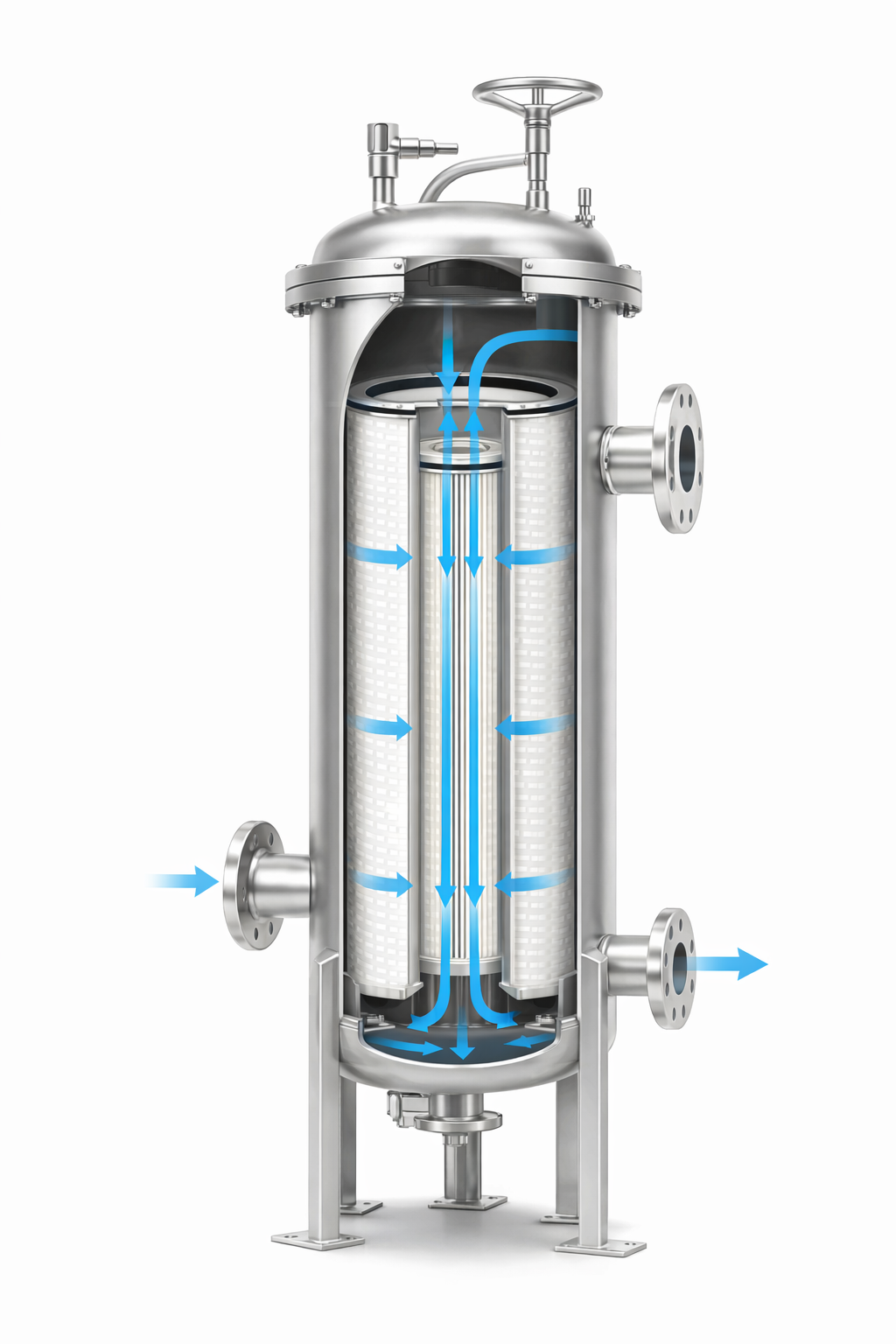

제품 개요

CHDLQF 시리즈는 HF 시리즈 High Flow 필터 카트리지를 수용하도록 설계된 High Flow 수직형 필터 하우징입니다. 주로 수처리 등 높은 유체 흐름이 필요한 응용 분야에 사용하기 위한 목적입니다. 40인치 길이의 카트리지를 1개에서 최대 5개까지 수용할 수 있는 다양한 크기로 제공됩니다. 고품질 304 또는 316L 스테인리스 스틸로 제작되어 고온 환경은 물론 산, 알칼리 및 유기 화학 물질에 대한 내성이 뛰어납니다. 수직형 옵션은 시스템의 설치 공간(footprint)을 최소화하며, 고객의 특정 요구에 맞는 맞춤형 구성이 가능합니다.

주요 특징

  • 일관된 품질 및 성능: 모든 하우징 제작에 고품질 스테인리스 스틸 부품을 사용하여 일관된 품질과 성능을 보장합니다.
  • 높은 경제성 및 효율성: 넓은 여과 면적을 가진 대형 카트리지 크기를 적용하여, 낮은 초기 투자 비용으로 높은 유지 효율의 대용량 액체 여과를 제공합니다.
  • 위생적인 설계: 틈새 없는(Crevice-free) 내부 구조와 미세 연마(fine polishing) 처리를 통해 표면을 매끄럽게 마감하여, 식수 및 식음료 생산에 적합합니다.

사양 및 재질 정보

작동 조건

최대 작동 압력 1.0 MPa (150 psi)
최대 작동 온도 80°C (176°F)

표면 마감 (Surface Finish)

내부 마감 기계 연마 (Mech Polished) / 부동태화 (Passivated)
외부 마감 기계 연마 / 부동태화 / 샌드 블라스팅 (Abrasive Blasted)

재질 (Materials)

  • 쉘 (Shell) 옵션: 304 또는 316L 스테인리스 스틸
  • 벤트 포트: 304 또는 316L
  • 아이볼트 / 다리: 304 스테인리스 스틸
  • 씰 소재: 실리콘(Silicone), FKM, EPDM 중 선택

연결부 규격 (Connection)

번호 이름 사양 연결 방식 비고
N1 입구 (Inlet) pl-rf Flange HG/T20592-2009 PN16
N2 출구 (Outlet) pl-rf Flange HG/T20592-2009 PN16
N3 벤트 (Vent) FNPT 1/4" Thread -
N4 압력 게이지 연결 M14*1.5 Thread -
N5 배출 (Outlet/Drain) FNPT 1/4" Thread -

주요 적용 분야

  • RO(역삼투압) 시스템 전처리 및 생수(Bottled water) 생산
  • 공정수, 응축수, 냉각수 및 폐수 여과
  • 화학 산업의 산, 알칼리 액체, 유기 용매 여과
  • 에너지 산업의 응축수 및 냉각수
  • 식음료 분야: 음료, 주류 및 식수 여과

규격 정보 및 도면 (Dimensions mm)

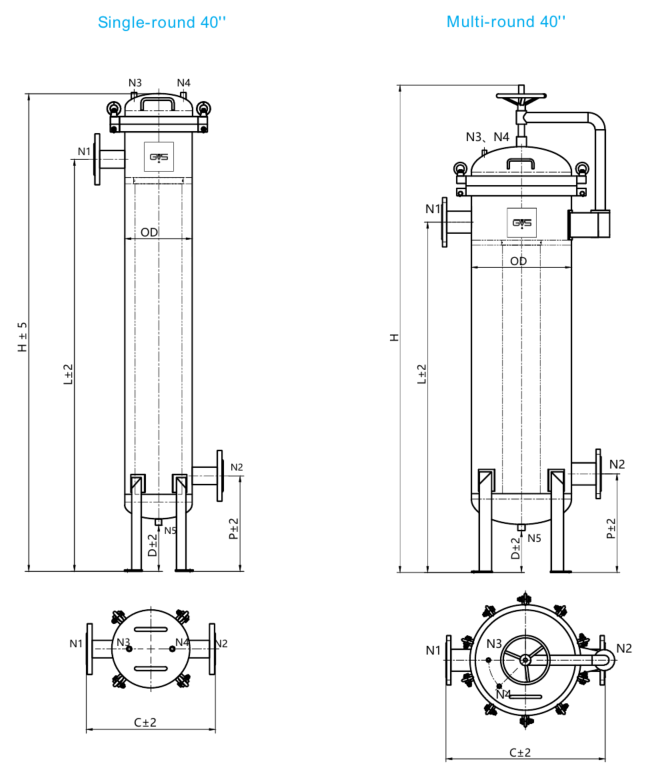

싱글 라운드 40" 및 멀티 라운드 40" 도면
상세 치수표 (40" 카트리지 기준)

카트리지 수 H (높이) L (쉘 높이) P (다리 높이) N (입/출구 규격) C (폭) D (쉘 직경) OD (전체 직경)
1 1550 1340 310 DN50 420 150 Ø219
2 1980 1420 400 DN80 645 170 Ø406
3 2030 1440 420 DN100 695 170 Ø456
4 2090 1470 450 DN125 750 170 Ø508
5 2120 1480 460 DN125 800 170 Ø558

주문 정보 가이드

예시 코드: LQFB0220SD80MMB (High Flow 하우징, 316L, 2라운드, 20인치, 실리콘, DN80 플랜지, 내부/외부 기계연마, 1.0MPa)

구분 옵션 코드 및 설명
시리즈 (Series) LQF = High Flow Filter Housings
재질 (Material) A=304 SS, B=316L SS
라운드 수 (Round Qty) 01=1개, 02=2개, 03=3개, 04=4개, 05=5개
카트리지 크기 (Size) 20=20", 40=40", 60=60"
씰 재질 (Sealing) S=실리콘(Silicone), E=EPDM, F=FKM
입/출구 포트 (Inlet/Outlet) D50=Flange DN50 (1구형)
D80=Flange DN80 (2구형)
D100=Flange DN100 (3구형)
D125=Flange DN125 (4/5구형)
내부 표면 (Inside) M=기계 연마(Mech. Polished), P=부동태화(Passivated)
외부 표면 (Outside) M=기계 연마, P=부동태화, S=샌드 블라스팅(Abrasive Blasted)
설계 압력 (Pressure) B=1.0 MPa
