CHDLQH 시리즈 - 위생형 멀티 라운드 액체 필터 하우징 브로셔

GVS CHDLQH 시리즈
위생형 멀티 라운드 액체 필터 하우징

제약, 바이오, 식음료 산업을 위한 고품질 위생 솔루션

위생형 설계 멀티 라운드 고유량 여과 제약/바이오/식음료

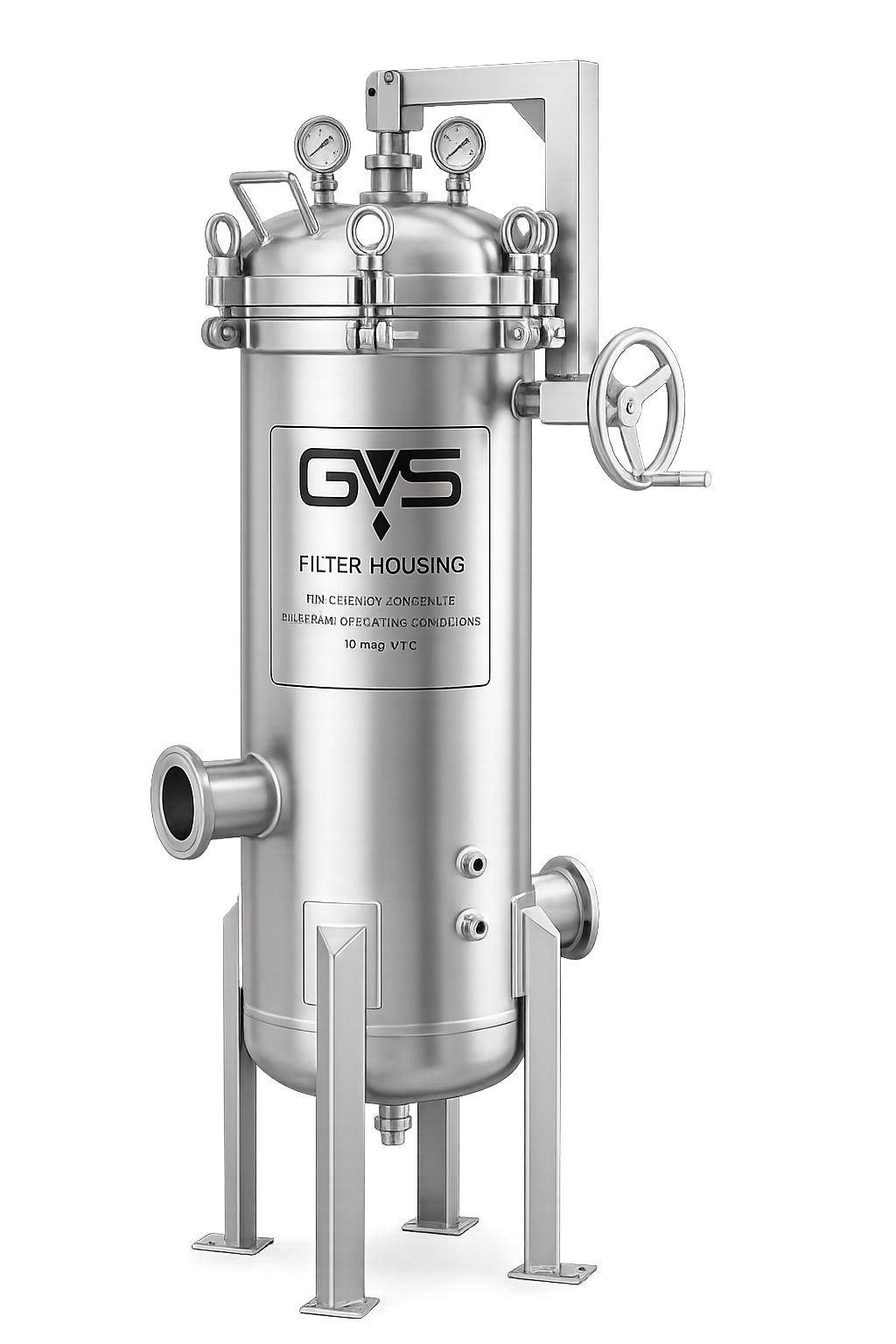

제품 개요

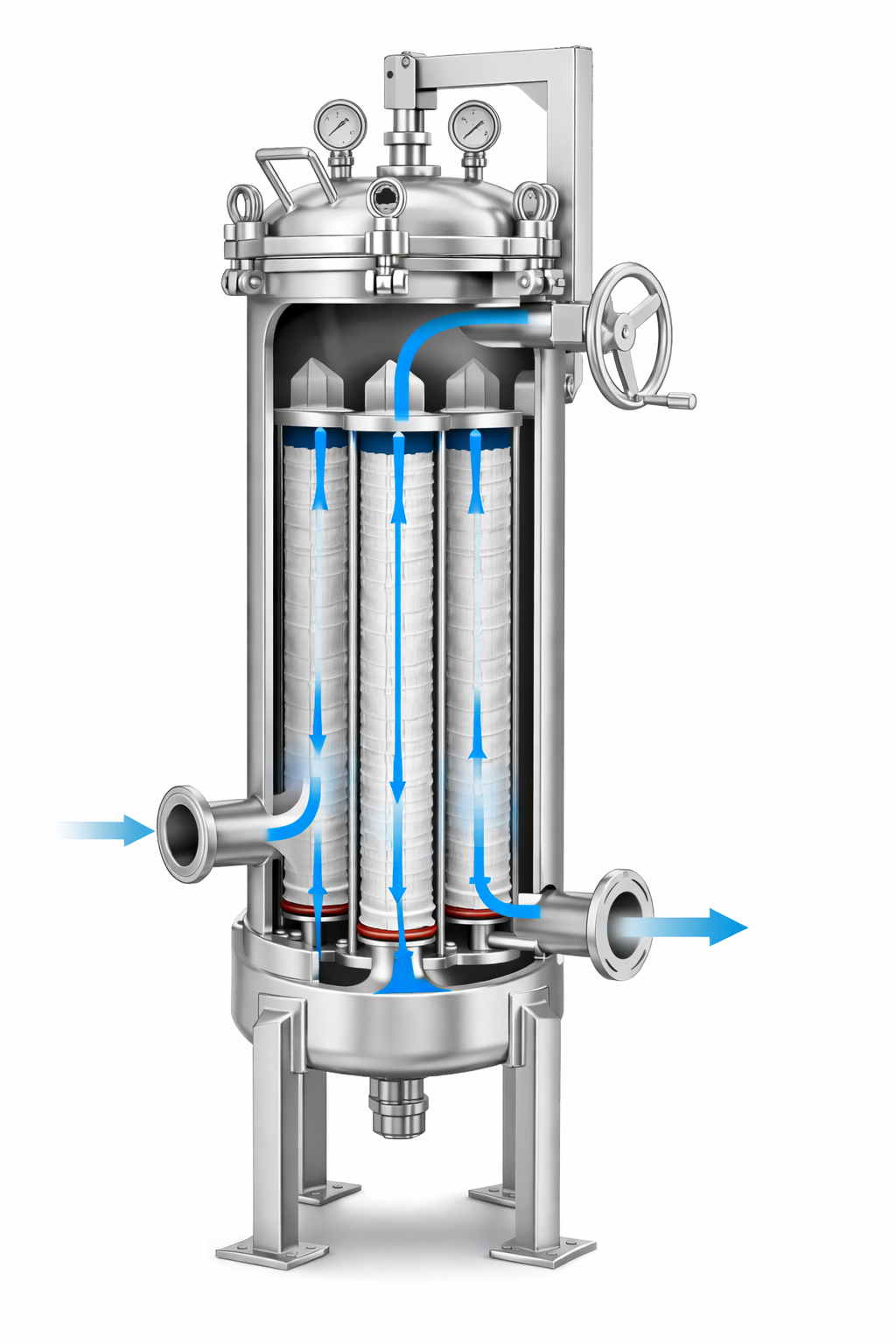

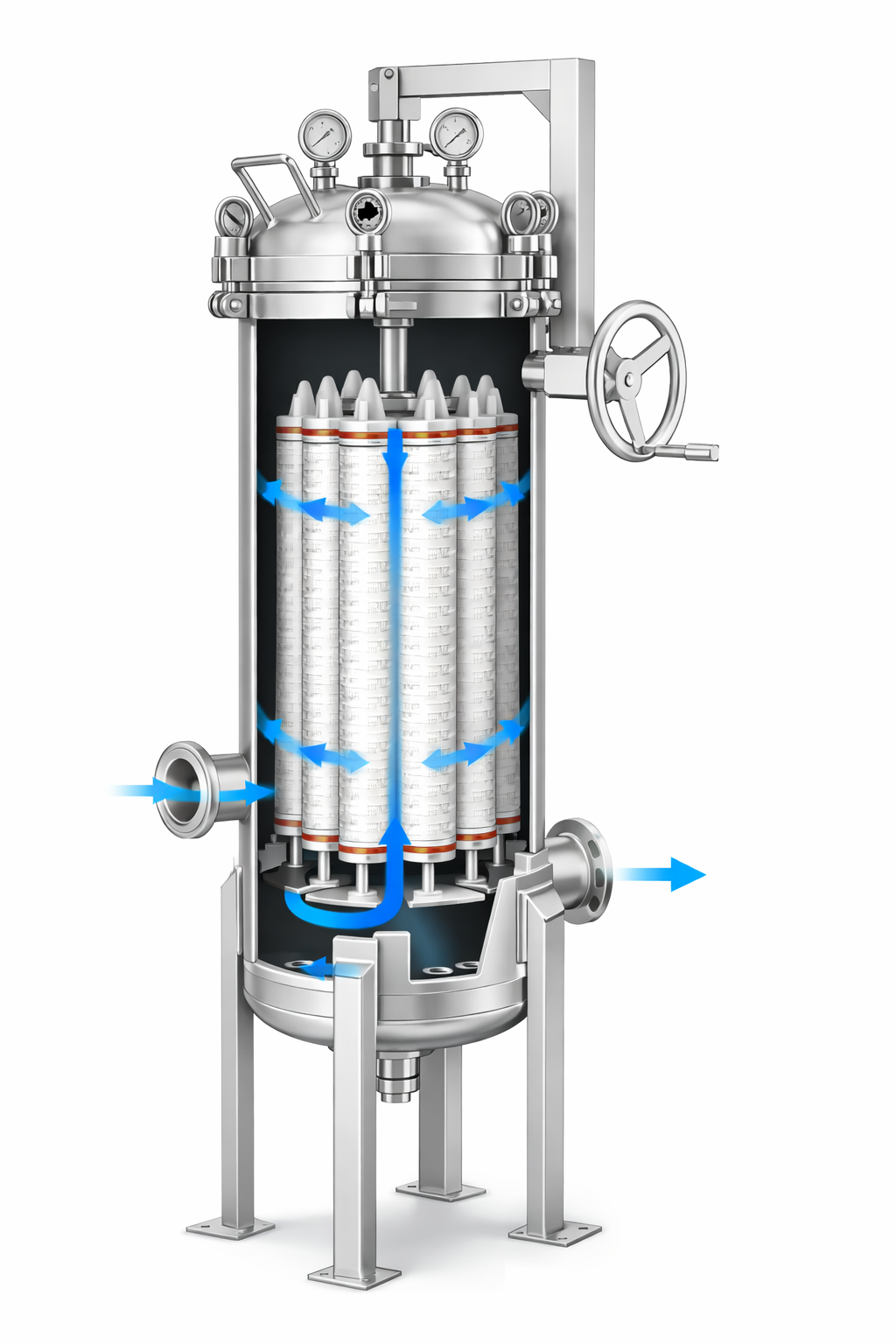

CHDLQH 시리즈 위생형 멀티 라운드 액체 필터 하우징은 매끄럽고 틈새 없는(Crevice-free) 용접과 TC 타입 위생 연결부를 통해 엄격한 위생 구조 요구사항을 충족하도록 설계되었습니다. 세척과 분해가 용이하며, 저압에서 중압 조건의 높은 유량 애플리케이션에 적합합니다. 이 디자인은 제약, 바이오 기술, 식음료 산업에서 널리 사용됩니다. 내부 표면은 Ra≤0.3μm까지 정밀하게 연마될 수 있습니다.

주요 특징

  • 초정밀 연마 품질: 내부 Ra ≤ 0.3µm, 외부 Ra ≤ 0.4µm의 초고도 연마 처리를 제공합니다.
  • GMP 표준 충족: 매끄러운 틈새 없는 용접과 위생적인 디자인으로 GMP 표준을 충족하며, 탁월한 세척성과 액체 배수 능력을 제공합니다.
  • 편리한 벤트 포트: 사용 편의성을 위해 트라이클램프(Tri-clamp) 연결 방식의 벤트 포트를 채택했습니다.
  • 고압 지원: 강화된 클로저 클램프(closure clamp)를 적용하여 최대 1.0MPa의 작동 압력을 견딜 수 있습니다.
  • 완전 세척 가능: 페이스플레이트(faceplate)를 탈착식으로 제작하여 전체 표면 세척이 가능합니다.
  • CIP/SIP 호환: 제자리 세척(CIP) 및 제자리 멸균(SIP) 공정에 적합합니다.
  • 다양한 카트리지 호환: 222 및 226 타입의 카트리지 연결과 호환됩니다.
  • 옵션 포트: N6 배수 포트(샘플링 포트)를 옵션으로 선택할 수 있습니다.

작동 조건 및 표면 마감

최대 작동 압력 1.0 MPa (150 psi)
최대 작동 온도 140°C (284°F)
표면 처리 옵션 전해 연마 (Electropolished) / 기계 연마 (Mech. Polished)
연마 품질 내부: Ra ≤ 0.3µm / 외부: Ra ≤ 0.4µm

재질 및 연결부 사양

사용 재질

  • 쉘 (Shell) 옵션: 304 또는 316L 스테인리스 스틸
  • 드레인/벤트 포트: 304 또는 316L
  • 트라이클램프 / 고정 날개: 304 스테인리스 스틸
  • 씰 소재: 실리콘, FKM, EPDM 중 선택

연결부 규격

  • 쉘 연결: 플랜지 아이볼트 (Flange eyebolt)
  • 입구/출구 (N1, N2): 1.5", 2", 2.5" Tri-clamp
  • 벤트 포트 (N4): 완전성 시험 인터페이스가 있는 위생형 호스 바브 밸브
  • 배수 포트 (N5, N6): 8mm 내경 튜브용 위생형 호스 바브 밸브
  • 압력 게이지 포트 (N3): 1.5" Tri-clamp

주요 적용 분야

  • 제약 (Pharmaceuticals): 주사제, LVP(대용량 비경구제), 주사용수, 항생제 및 기타 생물학적 제제의 여과
  • 식음료 (Food and beverage): 맥주, 와인, 증류주, 주스, 시럽 및 식수의 여과
  • 석유화학 (Petrochemical): 유전 용수, 유기 용매, 산 및 알칼리 유체의 여과
  • 마이크로일렉트로닉스: 초순수(high-purity water)의 전처리 여과

규격 정보 및 도면 (Dimensions mm)

* Type A: N6(추가 배수/샘플링 포트) 없음 / Type B: N6 포함

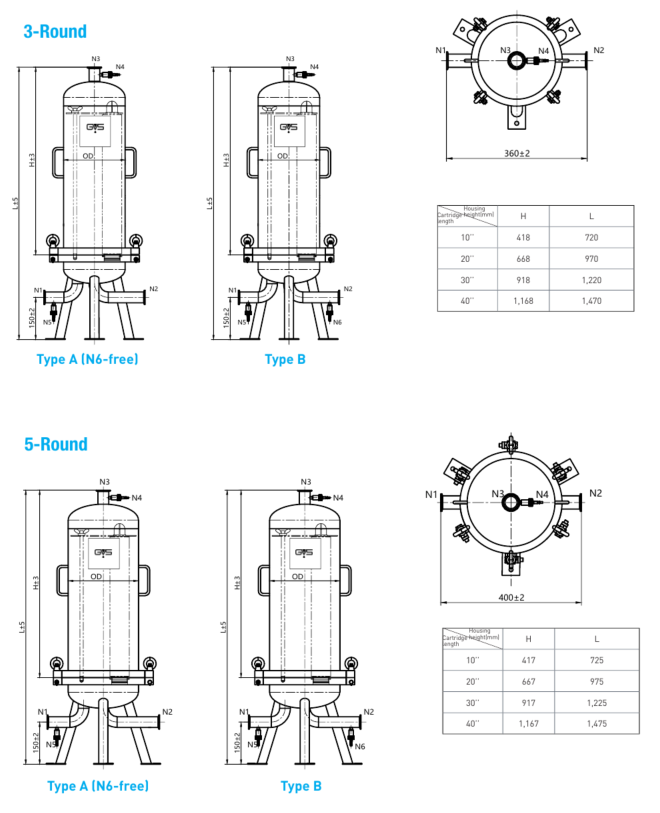

3-Round 및 5-Round 모델 도면

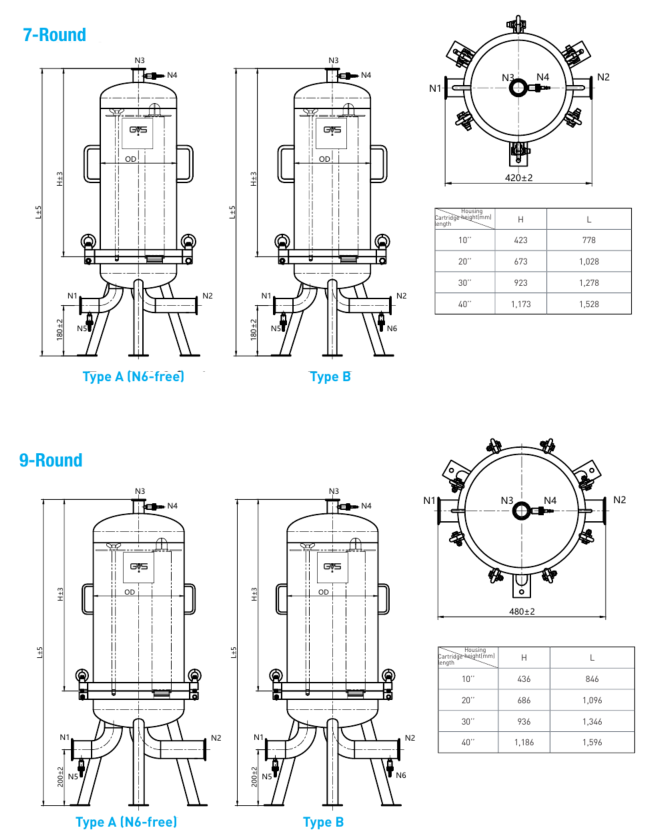

7-Round 및 9-Round 모델 도면

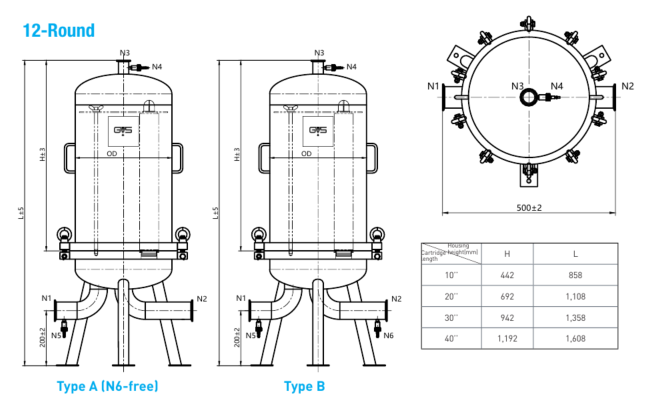

12-Round 모델 도면
상세 치수표 (통합)

라운드 수 카트리지 길이 H (높이) L (전체 높이)
3-Round 10" 418 720
20" 668 970
30" 918 1,220
40" 1,168 1,470
5-Round 10" 417 725
20" 667 975
30" 917 1,225
40" 1,167 1,475
7-Round 10" 423 778
20" 673 1,028
30" 923 1,278
40" 1,173 1,528
9-Round 10" 436 846
20" 686 1,096
30" 936 1,346
40" 1,186 1,596
12-Round 10" 442 858
20" 692 1,108
30" 942 1,358
40" 1,192 1,608

주문 정보 가이드

예시 코드: LQH6AH0320S1TCEGB (LQH6 시리즈(Type B), 304, 226/Fin, 3라운드, 20인치, 실리콘, 1" TC 입출구, 내/외부 전해연마, 0.6MPa)

구분 옵션 코드 및 설명
시리즈 (Series) LQH0=LQH Series (N6-free, Type A)
LQH6=LQH Series (Type B)
재질 (Material) A=304 SS, B=316L SS
커넥터 (Connector) G=226/Fin, H=222/Fin
라운드 수 (Round Qty) 03=3, 05=5, 07=7
09=9, 12=12
카트리지 크기 (Size) 10=10", 20=20", 30=30", 40=40"
씰 재질 (Sealing) S=실리콘(Silicone), E=EPDM, F=FKM
입/출구 포트 (Inlet/Outlet) T34=3/4" TC, 1TC=1" TC
T12=1.25" TC, 5TC=1.5" TC
D20~D50=Flange DN20~DN50
내부 표면 (Inside) E=전해 연마(Electropolished)
M=기계 연마(Mech. Polished)
P=패시베이션(Passivated)
G=글래스 비드(Glass bead)
외부 표면 (Outside) E=전해 연마, M=기계 연마
P=패시베이션, G=글래스 비드
설계 압력 (Pressure) A=0.6 MPa, B=1.0 MPa
